АИСТ СНЧ 30 высоковольтная установка для испытания кабелей из сшитого полиэтилена

АИСТ СНЧ 30 - аппарат испытания диэлектриков

Артикул: 322078
Модель: АИСТ СНЧ 30
Гарантия: 12 мес.
Госреестр РФ: 64708-16
Поверка: включена в стоимость
Межповерочный интервал: 24 мес.
Бренд: Брис

Цена:

1 555 500 Р

Доступен для заказа

Добавить к сравнению

Мы предложим лучшую цену!

Назначение высоковольтной установки для испытания кабелей из сшитого полиэтилена (СПЭ) АИСТ СНЧ 30:

Высоковольтная установка АИСТ СНЧ 30 предназначена для испытания кабельных линий с изоляцией из сшитого полиэтилена (СПЭ) напряжением сверхнизкой частоты (СНЧ, VLF) и испытания повышеным постоянным напряжением до 30 кВ.

Высоковольтная установка для испытания кабелей из сшитого полиэтилена (СПЭ) АИСТ СНЧ 30 обеспечивает следующие режимы работы:

испытания переменным напряжением сверхнизкой частоты (СНЧ, VLF);

испытания постоянным напряжением.

Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 30 обеспечивает следующие режимы работы:

режим проведения испытаний на переменном напряжении сверхнизкой частоты;

ручной режим проведения испытаний на постоянном напряжении;

автоматический режим проведения испытаний на постоянном напряжении;

режим настройки параметров испытаний.

Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 30 обеспечивает настройку следующих параметров испытаний:

амплитудное значение выходного испытательного напряжения, в диапазоне от 2 до 30 кВ, с шагом 1 кВ;

среднее значение тока отключения, в диапазоне от 1 до 15 мА для постоянного тока, с шагом 1мА;

время выдержки установленного выходного испытательного напряжения, в диапазоне от 5 с до 99 мин, выбираемого из последовательности – 5с, 10с, 15с, 20с, 25с, 30с, 35с, 40с, 45с, 50с, 1 мин и далее до 99 мин с шагом 1 мин.

Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 30 обеспечивает запоминание значений напряжения и тока, при которых произошел пробой изоляции.

Высоковольтная установка для испытания кабелей с изоляцией из сшитого полиэтилена (СПЭ) АИСТ СНЧ 30 обеспечивает индикацию:

готовности установки к включению выходного испытательного напряжения;

выбранного рода (сверхнизкой частоты или постоянного) выходного испытательного напряжения;

выбранного режима работы;

заданных параметров испытаний и продолжительность включения выходного испытательного напряжения;

включения выходного испытательного напряжения;

амплитудного или действующего значения выходного напряжения в кВ с помощью стрелочного прибора;

значение амплитуды выходного напряжения в кВ, с помощью цифрового индикатора;

среднего значения выходного тока в мА, с помощью стрелочного прибора;

среднего значения выходного тока в мА, с помощью цифрового индикатора.

амплитудного значения тока кабеля в режиме СНЧ.

Технические характеристики высоковольтной установки для испытания кабелей из сшитого полиэтилена (СПЭ) АИСТ СНЧ 30:

Переменное напряжение сверхнизкой частоты, синусоидальной формы, в диапазоне частот

от 0,1 Гц до 0,01 Гц

Переменное напряжение сверхнизкой частоты, синусоидальной формы, в диапазоне напряжения (амплитудное значение)

от 2 кВ до 30 кВ

Постоянное напряжение (амплитудное значение) в диапазоне

от 2 кВ до 30 кВ

Постоянныый ток нагрузки (среднее значение), в режиме выдачи постоянного напряжения

15 мА

Номинальное напряжение кабеля, кВ, (фаза - фаза)

6
10
15

Амплитудное значение испытательного напряжения, кВ, (фаза - экран)

11
18
27

Рекомендуемая длительность испытаний

30 минут; для частот от 0,05 до 0,01 Гц - 1 час.

Емкость испытуемого кабеля

при напряжении 27 кВ и частоте 0.1 Гц 0.45 мкФ (примерно соответствует 1,5 км кабеля), при уменьшении частоты возможно измерять кабели емкостью до 5 мкФ

Масса аппарата, не более

Пульт управления - 13 кг

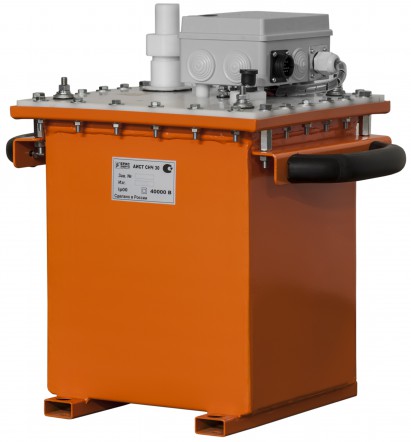

Блок высоковольтный - 49 кг

Габаритные размеры составных частей аппарата, не более

Пульт управления - 390 х 390 х 185 мм
Блок высоковольтный - 460 x 360 x 750 мм

№	Наименование	Количество
1	Пульт управления	1
2	Блок высоковольтный	1
3	Кабель соединительный (пульт управления - блок высоковольтный)	1
4	Кабель сетевого питания	1
5	Провод заземления	2
6	Провод высоковольтный для соединения испытуемого кабеля и высоковольтного блока (длина провода в стандартной комплектации 5 м, по требованию заказчика может быть любая)	1

Параметр	Значение
Переменное напряжение сверхнизкой частоты, синусоидальной формы, в диапазоне частот	от 0,1 Гц до 0,01 Гц
Переменное напряжение сверхнизкой частоты, синусоидальной формы, в диапазоне напряжения (амплитудное значение)	от 2 кВ до 30 кВ
Постоянное напряжение (амплитудное значение) в диапазоне	от 2 кВ до 30 кВ
Постоянныый ток нагрузки (среднее значение), в режиме выдачи постоянного напряжения	15 мА
Номинальное напряжение кабеля, кВ, (фаза - фаза)	6 10 15
Амплитудное значение испытательного напряжения, кВ, (фаза - экран)	11 18 27
Рекомендуемая длительность испытаний	30 минут; для частот от 0,05 до 0,01 Гц - 1 час.
Емкость испытуемого кабеля	при напряжении 27 кВ и частоте 0.1 Гц 0.45 мкФ (примерно соответствует 1,5 км кабеля), при уменьшении частоты возможно измерять кабели емкостью до 5 мкФ
Масса аппарата, не более	Пульт управления - 13 кг Блок высоковольтный - 49 кг
Габаритные размеры составных частей аппарата, не более	Пульт управления - 390 х 390 х 185 мм Блок высоковольтный - 460 x 360 x 750 мм
