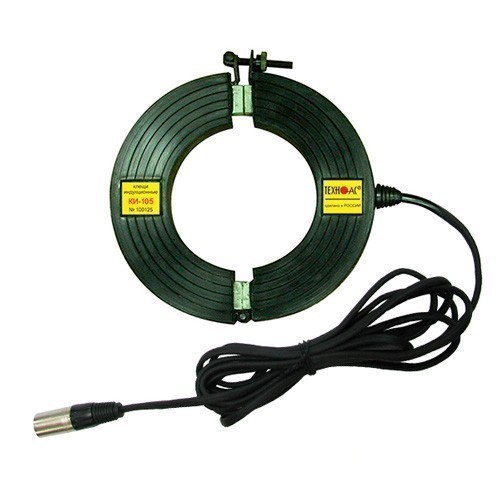

Назначение клещей индукционных КИ-105:
Клещи индукционные КИ-105 предназначены для:
- подачи бесконтактным (индукционным) способом в кабельную линию или электропроводящую коммуникацию сигнала испытательной частоты от генератораАГ-105;
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Для подключения клещей индукционных КИ-105 к трассопоисковым приемникам АП-014, АП-027, АП-019.1, АП-019М, АП-019.3 используется кабель АП027.02.020.
Методика работы клещей индукционных КИ-105:
Трассировка кабельной линии (в том числе находящейся под напряжением)
Подключить индукционные клещи к выходному разъему генератора. Выбрать режим генерации (непрерывный или импульсный) и частоту сигнала генератора. Обхватить до смыкания полуколец индукционными клещами кабель. Включить на генераторе генерацию трассировочного сигнала. На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии. При завершении трассировки отключить на генераторе режим генерации. Снять индукционные клещи с кабеля.
Выбор кабеля из пучка
Подать на выделенный кабель сигнал испытательной частоты. На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии. Подключить к трассопоисковому приемнику индукционные клещи. Поочередно, обхватывая клещами проходящие рядом кабели, по максимальному уровню сигнала найти искомый кабель.
